1.背景

某商场约克中央空调离心机，压缩机在机组运行过程中有时出现一些导叶机构故障，如：导叶马达断轴，或导 叶启闭不到位。

2.故障可能的原因

造成以上所述故障的可能原因是：导叶马达存在质量问题，或导叶机构（即PRV机构) 的调节不到位。

现针对PRV机构调节不到位的问题，根据现场实际情况，按以下步骤进行调节。

3.解决方案

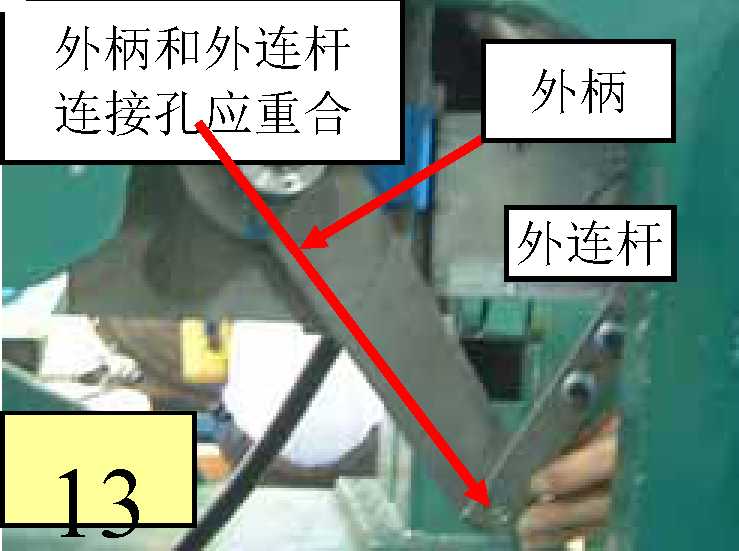

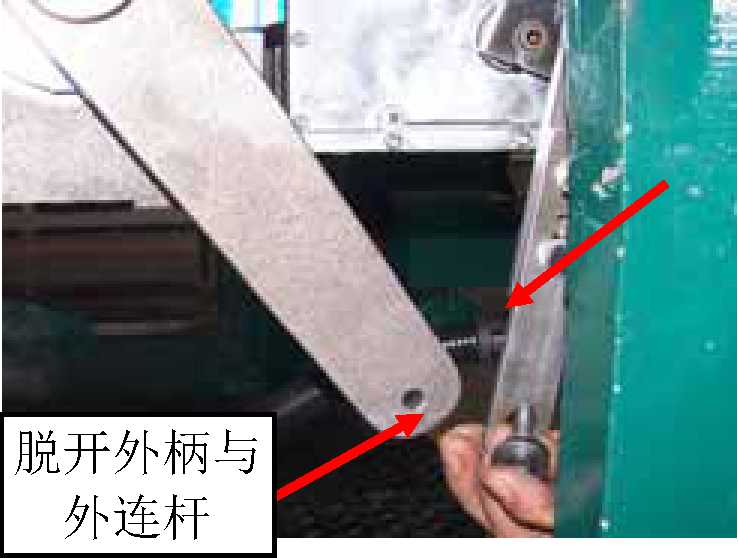

3.1为了防止由于PRV机构调节不到位造成的导叶马达断轴问题，可在停机时，在不打开压缩机的情况下作以下检查及操作： a.拆开外曲柄与外连杆的连接螺栓 时针旋转至停（下止点一PRV全开），手动 拉动外柄使其处于PRV叶片全开的位置， 检查外柄和外连杆连接处是否重合。

b.在导叶马达位于于行程上止点（PRV 叶片全闭）时，使外柄处于PRV叶片完全 关闭的位置（可手动拉动外柄），检查外柄 和外连杆连接处是否重合。

c.将

d.如果不能重合（如下图），可松开两个 外连杆螺栓，适当调短外连杆。

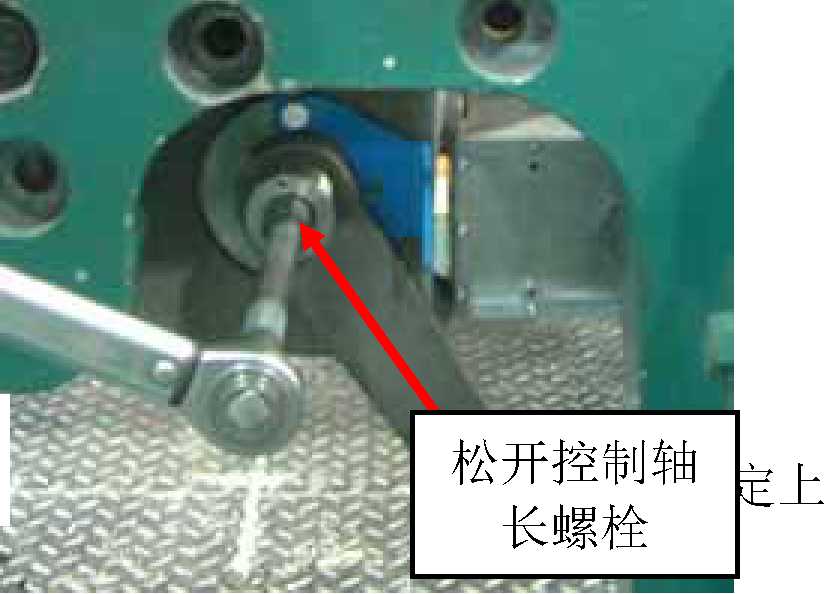

e.调短外连杆后，逆时针扳动外柄，使 PRV叶片全闭，然后将电机逆时针旋转至 停（上止点一PRV全关)，松开控制轴长螺

3.2如果导叶马达已损坏，更换新的马达之后，可按3.1所述的方法进行操作。

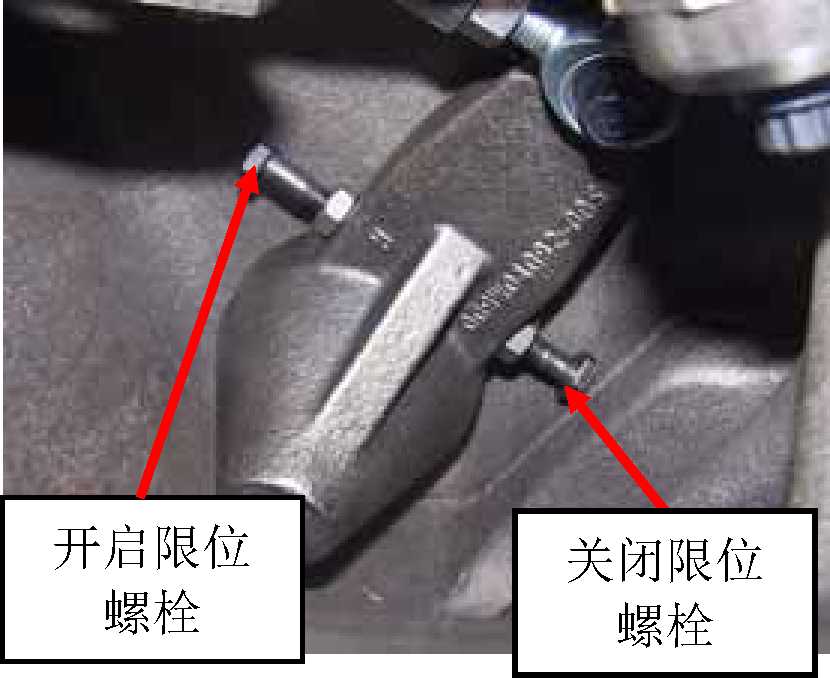

3.3如果以上操作仍不能解决问题，则需要调节压缩机内部的限位螺钉。PRV全开及全闭 时，两个限位螺钉与蜗壳内壁应分别保持微小间隙〜1mm。因为涉及压缩机内部零件，请 按YK压缩机维修手册操作，由有离心压缩机维修经验的工程师操作。

说明-

1.以上所有操作应在明确了故障现象，并排除了其他可能的原因之后才能进行。

2.操作时应使用合适的工具，并按规定的力矩上紧所有紧固件。

3.如按此文件所述方法操作后，仍不能排除故障，应及时与泉州骏泰机电联系0595-22608118， 以便得到更多的支持。

4.压缩机在出厂前，已完成PRV机构的调节。鉴于PRV机构调节比较复杂，因此在 开机调试时，或PRV机构无明显异常的情况下，建议不要对PRV机构进行任何拆 解、改动，有任何疑问可及时与泉州骏泰机电联系0595-22608118。
